YGM909洁净室专用温湿压显示仪是基于模拟量信号输入，并有显示和模拟输出或485输出功能的一体化产品。产品采用不锈钢无积尘面板，并具有声光报警功能，可与双86型暗盒配合安装到墙面。产品具有精度高，性能稳定，可靠性强，安装方便等优点，广泛应用于电子车间、生物制药、医院、各类实验室等洁净厂房领域。

显示范围：  -999～9999(显示分辨率0.1；在显示范围内量程可通过按键设置）
测量精度：±0.2%FS
信号输入：电流输入：4～20mA
                  电压输入：0～10V
信号输出：电流输出：4～20mA，电气负载≤500Ω
                  电压输出：0～10V，电气负载≥10KΩ
               （说明：用户选型的时候，请注意：首先，三路输入信号要一致。要么都为4～20mA，要么都为0～10V；其次，这三路的信号输入和输出必须一致。例如：三路信号输入为4～20mA，那么输出也必须选4～20mA）
                  485输出型： ModBus-RTU
响应时间：T90≤300ms
供电电源：20~28VDC
防护等级：IP5X
工作环境：温度-20～+50℃，湿度0～85%RH
存储环境：温度-20℃～+60℃ ，湿度0～85%RH

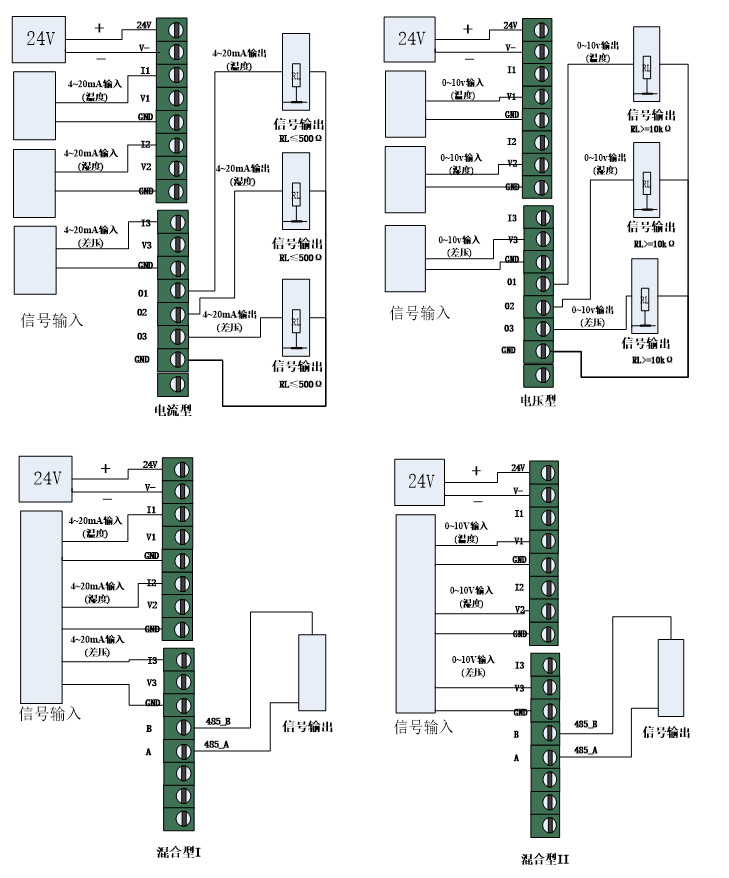

接线图：

结构尺寸图：

选型指南：

序号	仪表规格	YGM909-
1	标准化	标准产品		1
		特殊定制		x
2	参数显示选择	温度T、湿度RH、差压Pa			TR
		露点Dp、湿度RH、差压Pa			DR
		温度T、露点Dp、差压Pa			TD
3	输入/输出	电流型(4～20mA输入/4～20mA输出)				I
		电压型(0～10V输入/0～10V输出)				V
		混合型I（4～20mA输入/485输出）				01
		混合型II(0～10V输入/485输出)				02
4	带按键	是					Y
		否					N

注：1. 选择特殊定制时，有些技术参数会同样本上技术参数不符，请订购时特别标注。
        2. 产品采用不锈钢面板，墙面式安装方式，与双86暗盒配合安装。
        3. 3路输入/输出，显示3行，每行4位数，可精确到小数点后一位，显示温湿压及露点的单位。
        4. 本产品显示范围是-999～9999。
        5. 产品带有声光报警功能。

订货示例：

YGM909-1TRIN
标准化	标准产品
参数显示选择	温度T、湿度RH、差压Pa
(温度) 输入	4～20mA
（温度）输出	4～20mA
（湿度）输入	4～20mA
（湿度）输出	4～20mA
（压差）输入	4～20mA
（压差）输出	4～20mA
带按键	否
