产品名称：IN90洁净室专用温湿度变送器
产品型号：IN90
产品概述
IN90是一款可以满足无尘洁净要求的温湿度变送器，为用户提供杰出的无尘防护的同时，也极大的方便了用户拆装、校验，降低了用户的安装使用成本，是洁净室环境测量的理想选择。产品结构采用分体式设计，探头为可插拔式的高精度温湿度探头，具有互换性，不锈钢无积尘面板采用卡扣式安装，拆装方便，具有液晶显示及声光报警等功能，可与双86型暗盒配合安装。
产品具有快速拆装，校验方便，精度高，性能稳定等优点，广泛应用于电子洁净厂房、制药洁净厂房、医院手术室、实验动物房等场合。
主要技术指标
测量范围： 温度：-20～60℃；湿度：0～100% RH
精 度： 温度：±0.2℃（在20℃时）
湿度：±2%RH（在20℃时，10%RH～90%RH）
信号输出： 电流输出型：4～20mA（三线制）电气负载≤500Ω
电压输出型： 0～10V（三线制）电气负载≥10KΩ
485输出型：ModBus-RTU
供电电源： 20~28VDC
探杆直径： 14 mm
线缆长度： 不超过8米
外壳防护等级： IP5X
安装方式： 双86暗盒墙面嵌入式安装
探头过滤器：不锈钢烧结过滤器
工作温度：变 送 器：-40～+50℃
探 杆：-40～+80℃
存储环境：温度：-20℃～+60℃ 湿度：0～85%

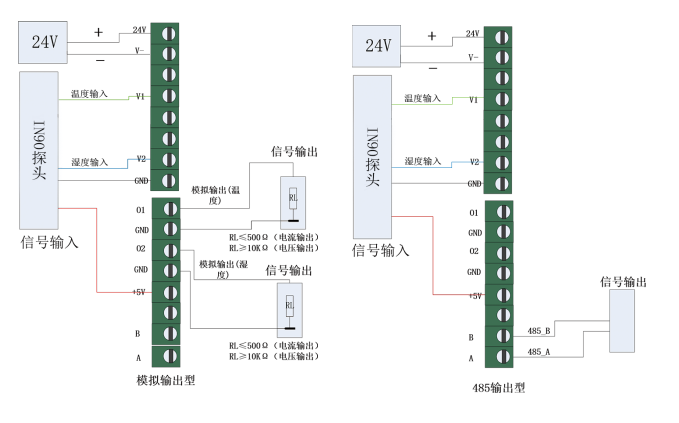

接线图：
结构尺寸图（单位：mm）
选型指南：
|
序号 |
仪表规格 |
IN90- |
|
|
|
|
|
|
1 |
标准化 |
标准产品 |
1 |
|
|
|
|
|
特殊定制 |
x |
|
|
|
|
|
2 |
输出方式 |
4～20mA（三线制） |
|
01 |
|
|
|
|
0～10V |
|
02 |
|
|
|
|
RS485 |
|
03 |
|
|
|
|
3 |
温度对应输出 |
0～+50℃ |
|
|
005 |
|
|
|
-20～+60℃ |
|
|
206 |
|
|
|
特殊定制 |
|
|
xxx |
|
|
|
4 |
电缆长度 |
2m |
|
|
|
02 |
|
|
5m |
|
|
|
05 |
|
|
特殊定制 |
|
|
|
xx |
|
|
5 |
电缆线颜色 |
黑色 |
|
|
|
|
B |
|
白色 |
|
|
|
|
W |
注：1、选择特殊定制时，有些技术参数会同样本上技术参数不符，请订购时特别标注。
2、探头采用可互换温湿度探头
3、湿度对应输出范围为（0～100%RH）
4、电缆长度最长不超过8m
订货示例：
|
IN90-10200502B |
|
标准化 |
标准产品 |
|
输出方式 |
0～10V |
|
温度对应输出 |
0～+50℃ |
|
电缆长度 |
2m |
|
电缆线颜色 |
黑色 |

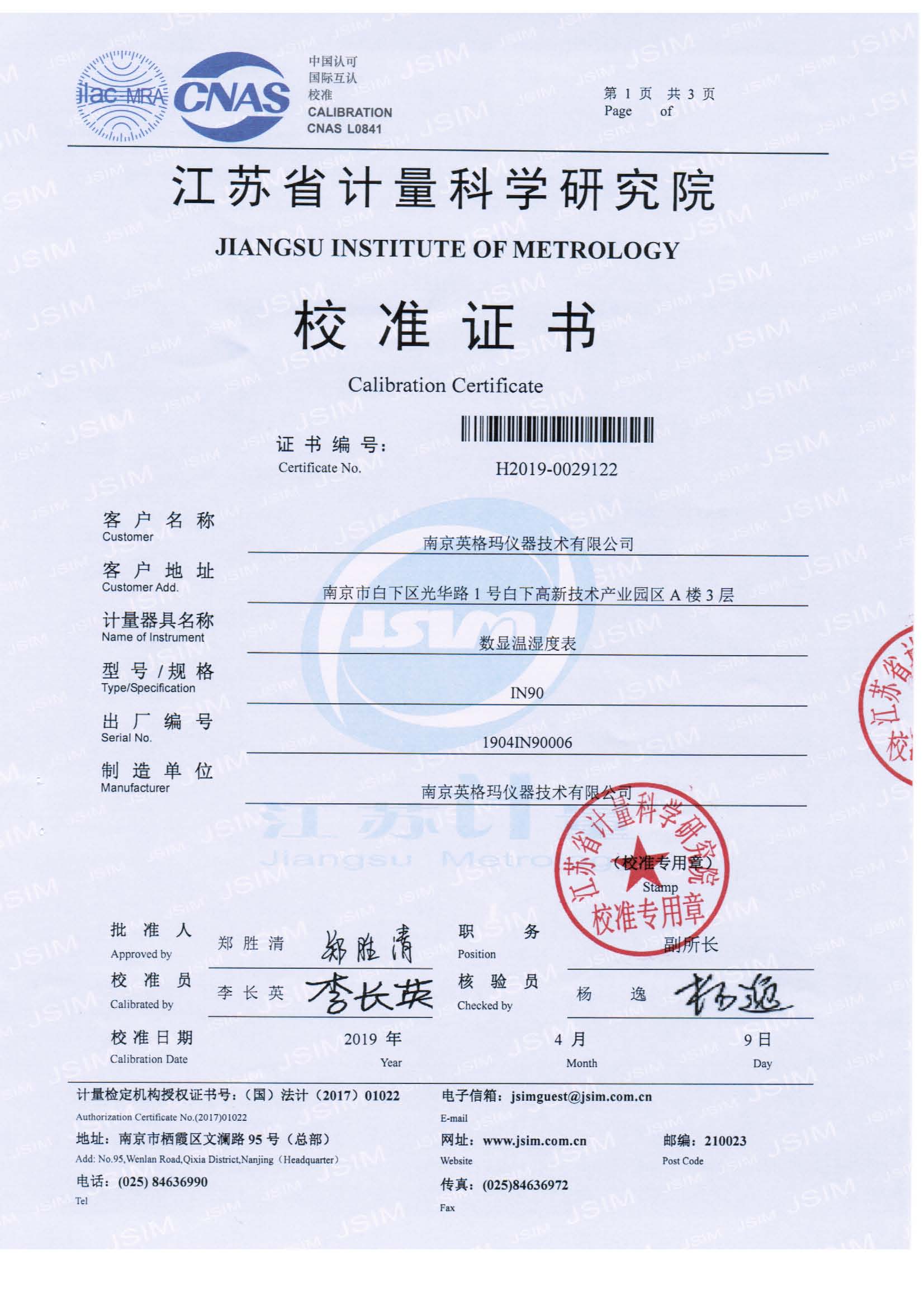

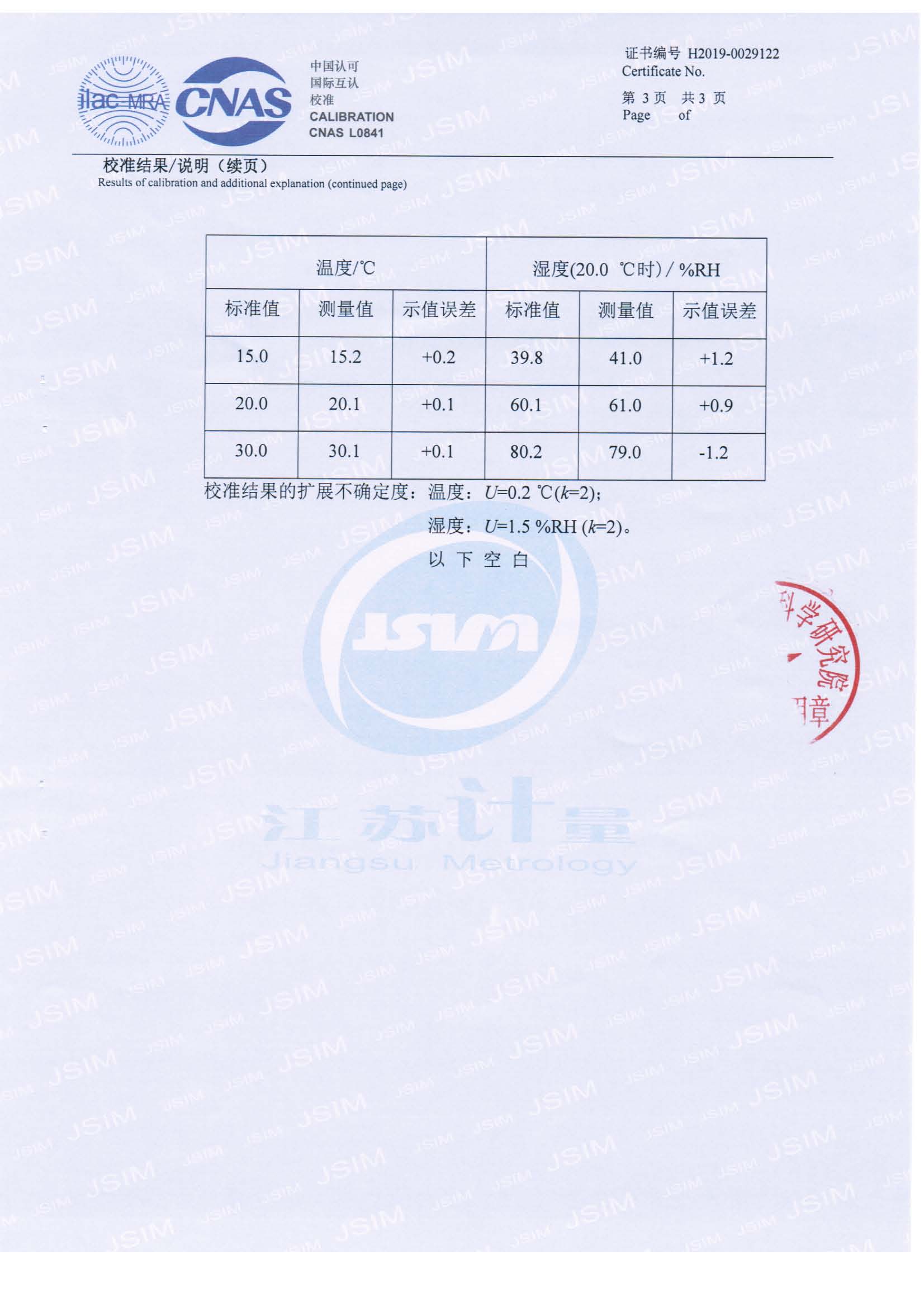

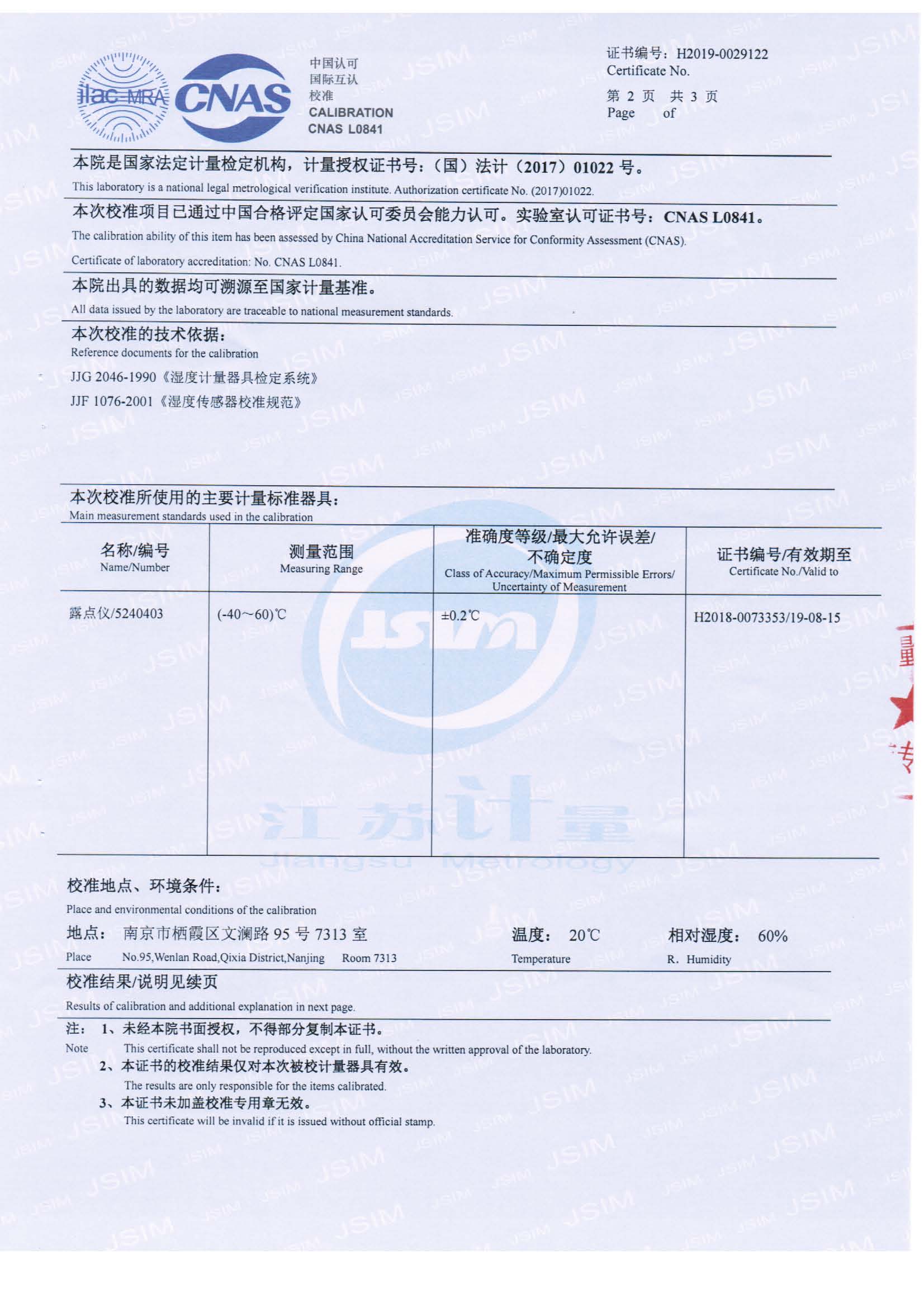

附：计量报告
