产品名称：YGM430温湿度变送器
产品型号：YGM430
产品概述
YGM430温湿度变送器是由英格玛公司开发的一款高精度温湿度产品，其温度传感器采用高精度PT100，湿度传感器选用进口高分子薄膜电容湿敏元件，传感器与变送部分高度集成，实现温湿度测量的一体化。产品具有响应速度快、抗干扰能力强、性能稳定等优点，并具有极优的性价比。广泛应用于暖通空调、楼宇自控、生物制药、纺织工业等领域。
主要技术指标
温度测量范围：-20～+80℃
湿度测量范围：0～100% RH
精 度：温 度：±0.3℃（25℃时）
相对湿度：±3.0%RH（25℃时，11～89%RH）
恒温恒湿机房专用：温度测量范围：0～+50℃
湿度测量范围：0～100% RH
温度精度：±0.25℃（25℃时）
相对湿度精度：±2.5%RH（25℃时，40～70%RH，1013hPa）
信号输出：电流输出型：4～20mA（二线制）电气负载≤500Ω
电压输出型：0～10V（三线制）电气负载≥10KΩ
供电电源：20~28VDC
电缆规格：PG9，电缆直径：4～8mm
变送器尺寸：90mm×90mm×43.5mm
探杆直径：14 mm
外壳防护等级：IP65

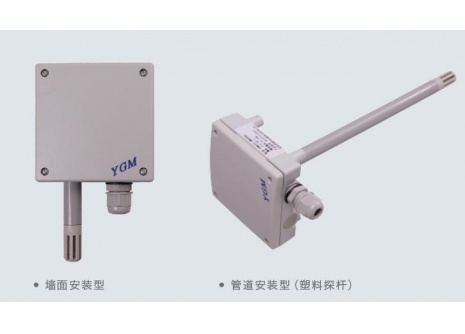

安装方式：墙面安装型、管道安装型可选
探头过滤器：塑料格栅过滤器、不锈钢烧结过滤器可选
工作温度：变送器：-40～+50℃
金属探杆：-40～+80℃
储存环境：温度：-20℃～+60℃
湿度：0～85%RH
特点
● 极优的性价比
● 性能稳定可靠
典型应用
● 楼宇自动控制
● 制药行业
●各行业洁净厂房
● 纺织工业
接线图：

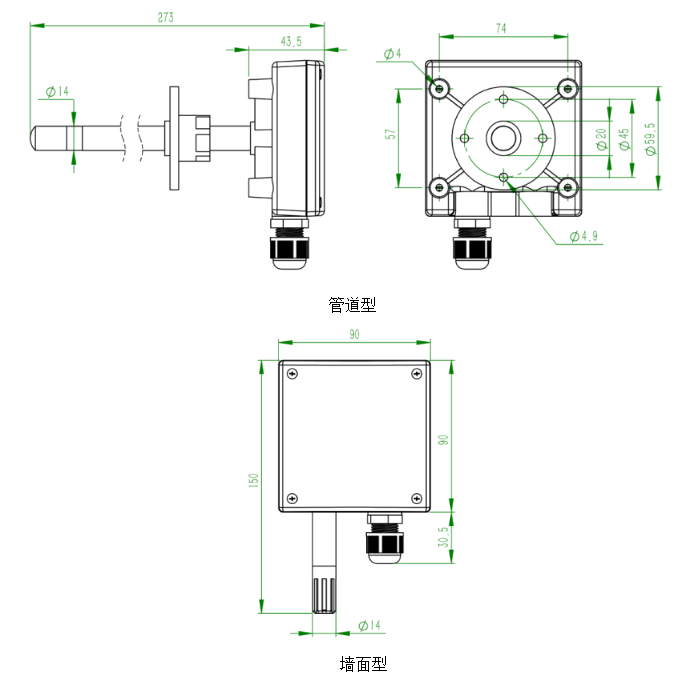

结构尺寸图：
|
序号 |
仪表规格 |
YGM430- |
|
|
|
|
|
|
1 |
安装方式* |
墙面型 |
A |
|
|
|
|
|
管道型 |
B |
|
|
|
|
|
2 |
输出* |
4～20mA |
|
I |
|
|
|
|
0～10V |
|
V |
|
|
|
|
3 |
温度量程 |
-20～80℃ |
|
|
208 |
|
|
|
0～50℃* |
|
|
005 |
|
|
|
其他 |
|
|
xxx |
|
|
|
4 |
过滤器 |
塑料格栅过滤器 |
|
|
|
E |
|
|
不锈钢烧结过滤器 |
|
|
|
F |
|
|
5 |
标准化 |
标准产品 |
|
|
|
|
1 |
|
特殊定制 |
|
|
|
|
X |
注：1、选择特殊定制时，有些技术参数会同样本上技术参数不符，请订购时特别标注。
2、墙面式温度最高50℃。
3、管道式的塑料探杆温度最高50℃，高于50℃只能选择金属探杆。
4、常规选型温度精度为±0.5℃，湿度精度为±3%RH，参见如下订货说明常规选型。
5、恒温恒湿机房专用按*选型，参见如下订货说明恒温恒湿机房专用选型。
6、恒温恒湿机房专用温度量程0～50℃，精度为±0.25℃；湿度量程0～100%RH，精度为±2.5%RH。
7、恒温恒湿机房专用过滤器采用不锈钢过滤器。
订货示例
常规选型
|
YGM430-AI005F1 |
|
安装方式 |
墙面型 |
|
输出 |
4～20mA |
|
温度量程 |
0～50℃ |
|
过滤器 |
不锈钢烧结过滤器 |
|
标准化 |
标准产品 |
恒温恒湿机房专用选型
|
YGM430-BI005 |
|
安装方式 |
金属管道型 |
|
输出 |
4～20mA |
|
量程(固定选型) |
0～50℃ |
