产品名称：YGM105水管温度变送器
产品型号：YGM105

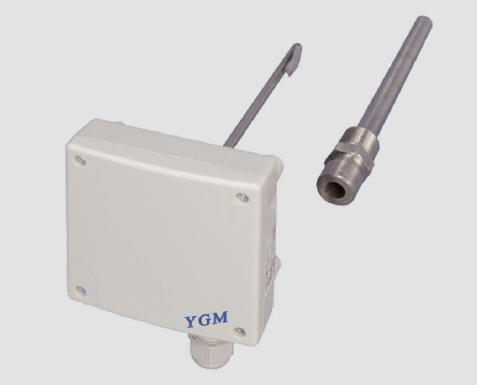

YGM105水管温度变送器
产品概述
YGM105水管温度变送器采用传感和变送一体化的结构，感温元件为高精度铂电阻，具有测量范围宽、响应快、互换性好、性能稳定等特点。利用电路板上的电位器，可以实现两点校准。
技术指标
测量范围： 0～100℃
精 度： ±0.3℃ （25℃，标准大气压）
响应时间：带套管 T90≤18秒；不带套管T90≤10秒
输出信号 ：电流输出型：4～20mA(二线制) 电气负载<400Ω
电压输出型：0～10V(三线制) 电气负载>10KΩ
电阻输出型：PT100/PT1000可选
供电电源 ：24VDC ±10%
电缆锁头：M16×1.5，电缆直径： 4～8mm
外壳防护等级 ：IP54
温度传感器探头保护：不锈钢管
探头工作温度：0～100℃
变送器工作温度：-20～50℃
存储环境： -10～+60℃、 0～90%RH , 不结露
适用介质：水或无腐蚀性液体
特点
高抗干扰
性能稳定
两点校准
典型应用
楼宇自动控制
制冷系统温度测量
热交换系统温度测量
工业和暖通控制

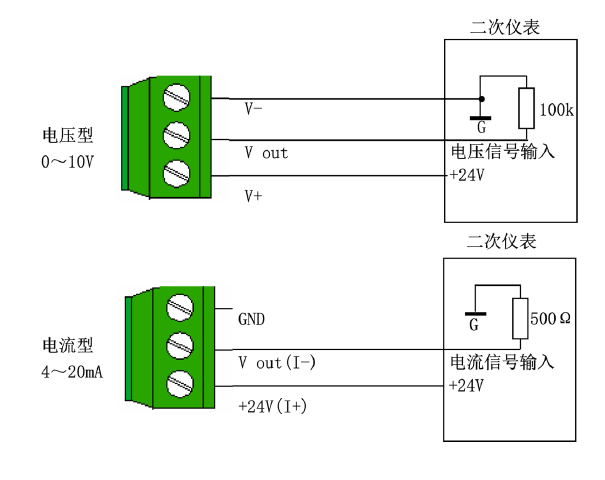

接线图

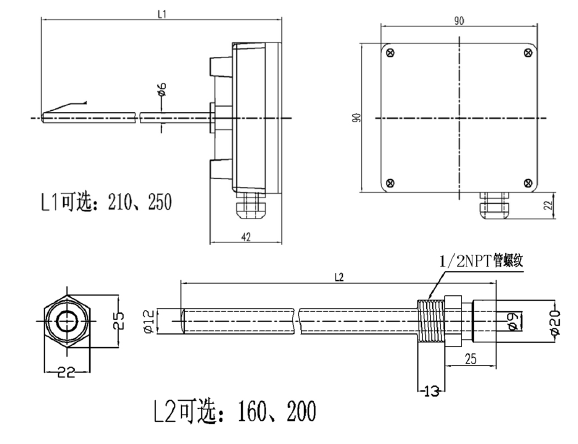

结构图
选型表
|
基本单元 |
YGM105- |
|
1 |
标准化 |
标准产品 |
1 |
|
|
|
|
|
特殊定制 |
x |
|
|
|
|
|
2 |
输出 |
4～20mA |
|
01 |
|
|
|
|
0-10V |
|
02 |
|
|
|
|
PT100 |
|
03 |
|
|
|
|
PT1000 |
|
04 |
|
|
|
|
3 |
管道长度 |
L1=210mm，L2=160mm |
|
|
A |
|
|
|
L1=250mm，L2=200mm |
|
|
B |
|
|
|
其他特殊定制 |
|
|
X |
|
|
|
4 |
不锈钢外套管压力接口 |
1/2NPT |
|
|
|
1 |
|
|
其他 |
|
|
|
2 |
|
|
5 |
温度量程 |
0～+50 ℃ |
|
|
|
|
005 |
|
0～+100 ℃ |
|
|
|
|
010 |
|
其他特殊定制 |
|
|
|
|
XXX |
注：选择特殊定制时，有些技术参数会同样本上技术参数不符，请订购时特别标注。
订货说明
|
YGM105-101A1005 |
|
标准化 |
标准产品 |
|
输出 |
4～20mA |
|
管道长度 |
L1=210mm，L2=160mm |
|
不锈钢外套管压力接口 |
1/2NPT |
|
温度量程 |
0～+50 ℃ |
声明：本公司将不断对产品进行革新，如有设计或规格上的变更，本公司保留不预先通知的权利。
