产品名称：YGM219微风速变送器通风柜风速风速测量控制
产品型号：YGM219
产品概述：YGM219 微风速传感器变送器专为精确测量微风速而设计，在最小风速低至0.2m/s时仍能保持较好的精度。其探杆上开有一对或数对样气采集孔，可测单点风速，也可测多点均值风速。探杆具有一定的抗污染能力，可在较恶劣的工况下使用。带液晶显示，可直观显示当前风速。带按键，通过按键可以方便的对风速以及输出信号进行校准。
应用领域：洁净工作台、生物安全柜、层流罩、称量室、移动式净化单元、制药企业隔离器系统。
主要特点:较好的抗污染能力、可测0.2m/s低风速、双向风速测量、安装简便
主要技术指标：
测量范围： 0～1m/s，0～2m/s
精 度： 0.2～1m/s ±（0.04m/s + 3%*测量值）
0.2～2m/s ±（0.04m/s + 3%*测量值）（20℃、1013hPa时）
信号输出：电流输出型：4～20mA（三线制），电气负载≤500Ω
电压输出型：0～10V（三线制），电气负载≥10KΩ
485输出型：标准ModBus-RTU
响应时间：T90≤3秒
供电电源：20～28VDC
电气连接：PG9，电缆直径：4 ~ 8mm
探杆长度：100mm～500mm可定制
外壳防护等级：IP65（选择显示模块时的防护等级为IP54）
工作压力：小于1Bar
工作温度：变送器：-40℃～+50℃
探 杆：-40～+60℃、-40～+80℃、-40～+120℃（可选）
存储环境：温度-20℃～+60℃，湿度0～85%RH

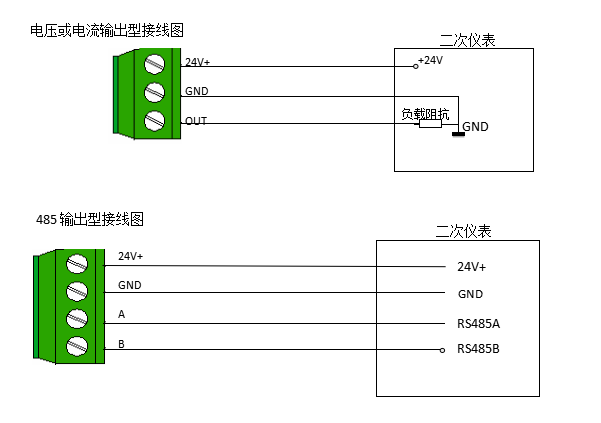

接线图：

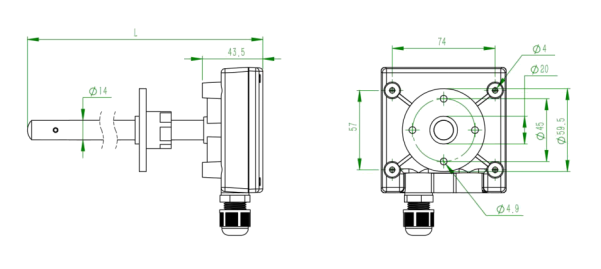

结构尺寸图：
选型指南：
|
序号 |
仪表规格 |
YGM219- |
|
|
|
|
|
|
|
|
|
1 |
安装方式确认 |
一体式 |
1 |
|
|
|
|
|
|
|
|
2 |
显示与按键 |
有 |
|
L |
|
|
|
|
|
|
|
无 |
|
N |
|
|
|
|
|
|
|
3 |
风向选择 |
单向 |
|
|
LD |
|
|
|
|
|
|
双向 |
|
|
LB |
|
|
|
|
|
|
4 |
量程 |
0～1m/s |
|
|
|
01 |
|
|
|
|
|
0～2m/s |
|
|
|
02 |
|
|
|
|
|
特殊定制 |
|
|
|
XX |
|
|
|
|
|
5 |
输出 |
4~20mA |
|
|
|
|
01 |
|
|
|
|
0~10V |
|
|
|
|
02 |
|
|
|
|
485输出 |
|
|
|
|
03 |
|
|
|
|
6 |
介质温度 |
-40～+60℃ |
|
|
|
|
|
406 |
|
|
|
-40～+80℃ |
|
|
|
|
|
408 |
|
|
|
-40～+120℃ |
|
|
|
|
|
412 |
|
|
|
7 |
探杆长度 |
100mm |
|
|
|
|
|
|
10 |
|
|
200mm |
|
|
|
|
|
|
20 |
|
|
400mm |
|
|
|
|
|
|
40 |
|
|
特殊定制 |
|
|
|
|
|
|
XX |
|
|
8 |
采样点数 |
1 |
|
|
|
|
|
|
|
1 |
|
2 |
|
|
|
|
|
|
|
2 |
|
3 |
|
|
|
|
|
|
|
3 |
|
4 |
|
|
|
|
|
|
|
4 |
|
特殊定制 |
|
|
|
|
|
|
|
X |
注：选择特殊定制时，有些技术参数会同样本上技术参数不符，请订购时特别标注。
1.探杆直径为14mm
2.探杆长度特殊定制时，最长不超过500mm
订货示例：
|
YGM219-1LLB0102406201 |
|
安装方式确认 |
一体式 |
|
显示与按键 |
有 |
|
风向选择 |
双向 |
|
量程 |
0～1m/s |
|
输出 |
0~10V |
|
介质温度 |
-40～+60℃ |
|
探杆长度 |
200mm |
|
采样点数 |
1 |
