测量范围：根据现场风速进行选择
精       度：±6%FS，气体流速稳定情况下，±4%FS（20℃，1013hPa时）
信号输出：电流输出型：4～20mA（三线制），电气负载≤500Ω
                  电压输出型：0～10V（三线制），电气负载≥10kΩ
                  485输出型：标准ModBus-RTU
响应时间：T90≤3秒
供电电源：20~28VDC
电气连接：M16×1.5，电缆直径： 4～8mm
探杆长度：100mm～500mm可定制
外壳防护等级：IP65（选择显示模块时的防护等级为IP54）
工作压力：小于1Bar
工作温度：变送器：-40～+50℃
                  探  杆：-40～+80℃、-40～+120℃、-40～+160℃、-40～+200℃、-40～+250℃（可选）
储存环境：温度-20 ~ 60℃，湿度0 ~ 85%RH

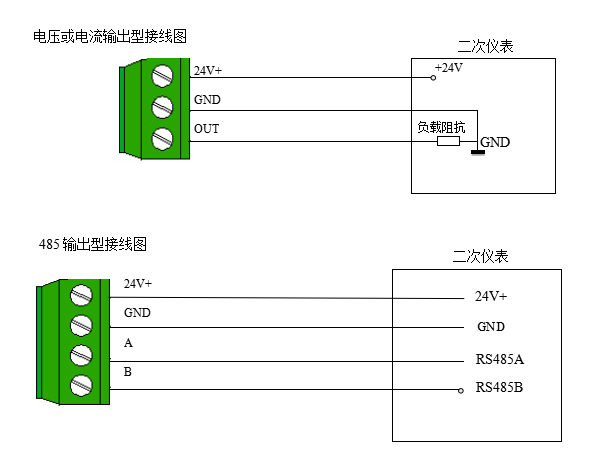

接线图：

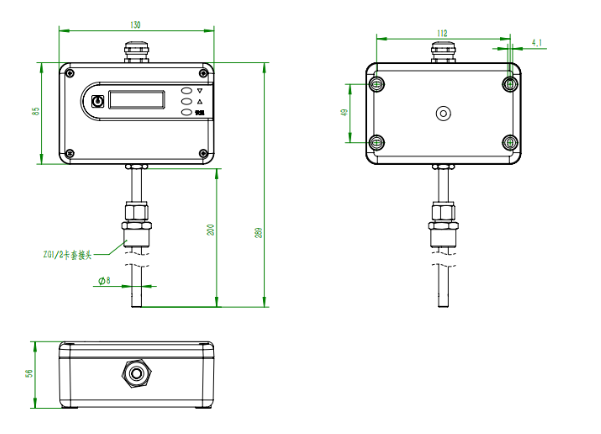

结构尺寸图：

选型指南：

序号

仪表规格

YGM304-

1

安装方式确认

一体式

1

2

外壳材料

工程塑料

A

铝合金

B

3

显示与按键

有（仅适用于塑料外壳）

L

无

N

4

输出

4～20mA

01

0～10V

02

RS485

03

5

精度

±6%FS

06

±4%FS

04

6

介质温度

-40～+60℃

406

-40～+80℃

408

-40～+120℃

412

-40～+200℃

420

-40～+250℃

425

7

插入风管深度

50mm

10

100mm

20

200mm

40

特殊定制

XX

8

安装配件

金属法兰连接（推荐方形风管使用）

T

螺纹连接（推荐圆形风管使用）

S

9

管道截面尺寸

（具体数值需客户提供）

**m2

10

管道最大风量

（具体数值需客户提供）

** m3/h

 注：选择特殊定制时，有些技术参数会同样本上技术参数不符，请订购时特别标注。
       1.高强度不锈钢探杆直径8mm
       2.探杆长度特殊定制时，最长不超过500mm

订货示例：

YGM304-1AL010640610S
安装方式确认	一体式
外壳材料	ABS塑料
显示与按键	有（仅适用于塑料外壳）
输出	4～20mA
精度	±6%FS
介质温度	-40～+60℃
探杆长度	100mm
安装配件	螺纹卡套（推荐圆形风管使用）
管道截面尺寸	**m2
管道最大风量	** m3/h
