产品名称：YGM227微差压变送器
产品型号：
1.
产品概述
YGM227是一款高精度的微差压变送器，其内部集成了压阻膜片式MEMS压力传感芯片，不仅提供了更好的稳定性和线性度，同时也考虑了药厂和洁净厂房对微差压变送器的现场液晶显示的要求，变送器内部电路高度集成，提供三种输出方式4~20mA、0~10V和RS485输出。
应用领域：适用于能源管理系统，环境污染控制，洁净厂房，无尘实验室等领域。
主要特点：灵敏度高、精度高、抗过载能力强、抗干扰能力强的特点。
2.
主要技术指标
测量范围：
单向：
005LD = 0~5pa 250LD = 0~250pa
010LD = 0~10pa 500LD = 0~500pa
025LD = 0~25pa 10CLD = 0~1000pa
050LD = 0~50pa 25CLD = 0~2500pa
100LD = 0~100pa 40CLD = 0~4000pa
双向：
005LB = -5~5pa 010LB = -10~10pa
025LB =-25~25pa 050LB = -50~50pa
100LB = -100~100pa 250LB = -250~250pa
500LB = -500~500pa 10CLB = -1000~1000Pa
25CLB=-2500~2500Pa 40CLB=-4000~4000Pa
精 度：±1%FS
信号输出：电流输出型：4~20mA（三线制），电气负载≤500Ω
电压输出型：0~10V（三线制），电气负载≥10KΩ
485输出型：ModBus-RTU
响应时间：T90≤3秒
供电电源：20 ~ 28VDC
外壳防护等级：IP65（带LCD显示时为IP54）
电气连接：PG9，直径5 ~ 8mm
工作压力：小于1Bar
工作环境：温度-40～+50℃，湿度0 ~ 85%RH
储存环境：温度-20 ~ 60℃，湿度0 ~ 85%RH
3.
电路接线

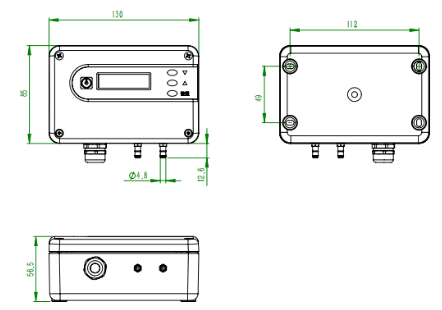

4.结构尺寸图（mm）
5.选型表
|
序号 |
仪表规格 |
YGM227- |
|
|
|
|
|
1 |
标准化 |
标准产品 |
1 |
|
|
|
|
特殊定制 |
x |
|
|
|
|
2 |
显示+按键 |
有 |
|
L |
|
|
|
无 |
|
N |
|
|
|
3 |
输出 |
4～20mA |
|
|
01 |
|
|
0～10V |
|
|
02 |
|
|
RS485 |
|
|
03 |
|
|
4 |
量程（单向） |
0～5Pa |
|
|
|
005LD |
|
0～10Pa |
|
|
|
010LD |
|
0～25Pa |
|
|
|
025LD |
|
0～50Pa |
|
|
|
050LD |
|
0～100Pa |
|
|
|
100LD |
|
0～250pa |
|
|
|
250LD |
|
0～500pa |
|
|
|
500LD |
|
0～1000pa |
|
|
|
10CLD |
|
0～2500pa |
|
|
|
25CLD |
|
0～4000pa |
|
|
|
40CLD |
|
特殊定制 |
|
|
|
XXXXX |
|
量程（双向） |
-5~5pa |
|
|
|
005LB |
|
-10~10pa |
|
|
|
010LB |
|
-25~25pa |
|
|
|
025LB |
|
-50~50pa |
|
|
|
050LB |
|
-100~100pa |
|
|
|
100LB |
|
-250~250pa |
|
|
|
250LB |
|
-500~500pa |
|
|
|
500LB |
|
-1000~1000Pa |
|
|
|
10CLB |
|
-2500~2500Pa |
|
|
|
25CLB |
|
-4000~4000Pa |
|
|
|
40CLB |
|
特殊定制 |
|
|
|
XXXXX |
注：选择特殊定制时，有些技术参数会同样本上技术参数不符，请订购时特别标注。
订货示例：
|
YGM227-1L01050LD |
|
标准化 |
标准产品 |
|
显示+按键 |
有 |
|
输出 |
4～20mA |
|
量程（单向） |
0～50Pa |
