1.产品概述

YGM307是一款基于皮托管测流速原理的风量变送器。探杆部分可开一对或数对样气采集孔，可测单点风量，也可测多点均值风量。本产品提供单位面积风量输出，用户可根据风道截面积设置输入参数。外壳有工程塑料和铝合金材料可选，应用于不同工况下风量的测量。

2.技术参数

测量量程： 根据现场风速进行选择
测量精度：±6%FS（20℃时，标准大气压下）气体流速稳定情况下，±4%FS可选
信号输出： 电流输出型：4～20mA（三线制）；负载电阻RL≤500Ω
电压输出型：0～10V（三线制）；负载电阻RL≥10KΩ
485输出型：标准ModBus-RTU
响应时间： T90≤3秒
供电电源：20～28VDC
电气连接：M16×1.5，电缆直径： 4～8mm
探杆长度：100mm～500mm可定制
外壳防护等级： IP65（选择显示模块时的防护等级为IP54）
最大工作压力： 小于1Bar
工作温度：变送器：-40～+50℃
探   杆：-40～+60℃、-40～+80℃、 -40～+120℃（可选）
存储环境：温  度：-20～+60℃；湿  度：0～85%RH

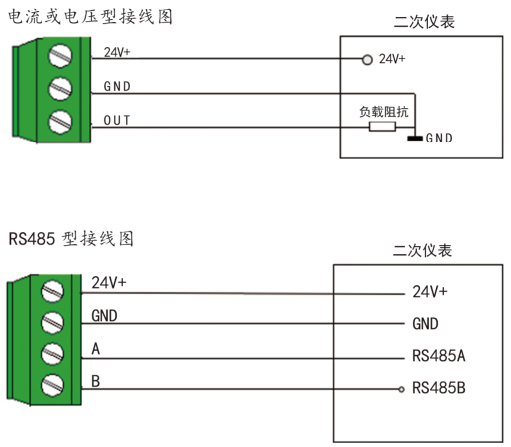

3.电路连接

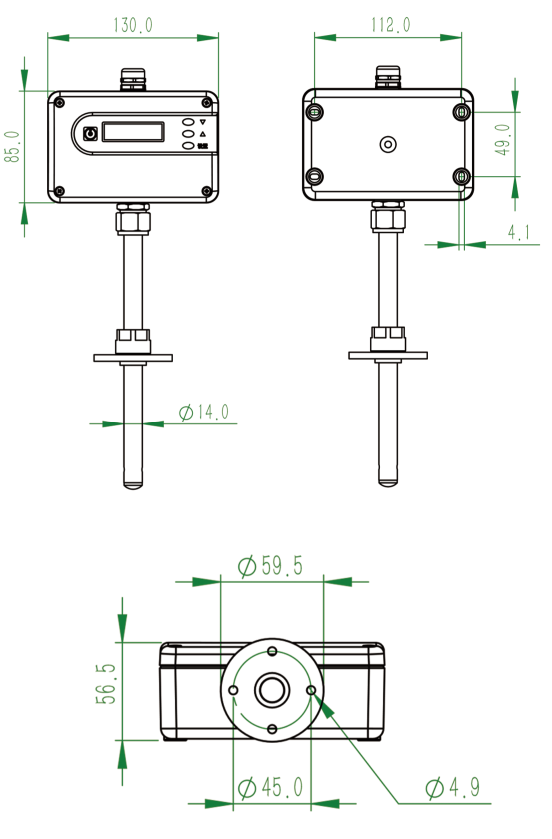

4.安装尺寸图

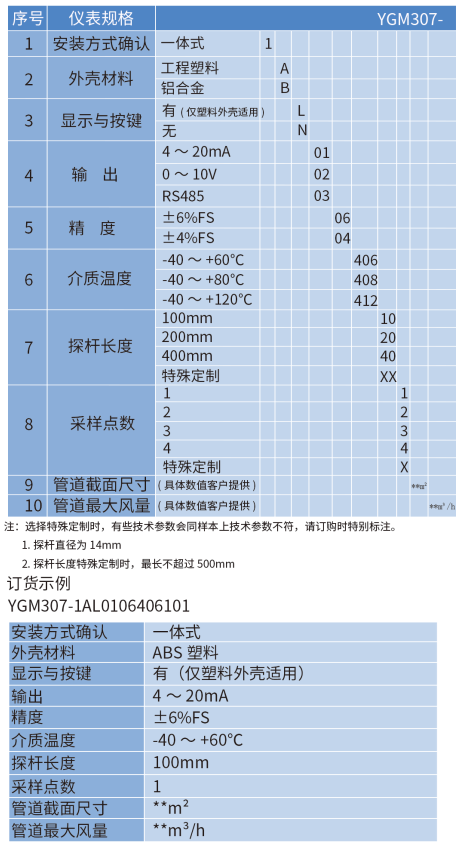

5.选型表
