产品概述

IN71系列风量变送器，应用于HVAC环境中，可适配多种探杆，完成在多种复杂工况下的风量测量。其硬件部分采用了高可靠性设计，配备一键校零按键，且在安装完毕后无自主漂移与温度漂移。软件部分采用极高速的数据采样，能够快速将准确的风量结果进行平滑输出。

主要技术指标

测量量程：根据现场风量进行选择

测量精度：±3%FS

信号输出：电流输出型：4～20mA（三线制），负载电阻RL≤500Ω

电压输出型：0～10V（三线制），负载电阻RL≥10KΩ

485输出型：ModBus-RTU

供电电源：20~28VDC

电气连接：PG9，电缆直径： 4～8mm

外壳防护等级：IP65

最大工作压力：小于1Bar

工作温度：变送器：-40℃～+60℃（不带显示），-20℃～+60℃（带显示），分体式IN20自平衡均速测片：-40~+120℃， 分体式YGM20均速测片：-40~+220℃

存储环境：温度-20℃～+60℃ ， 湿度0～85%RH

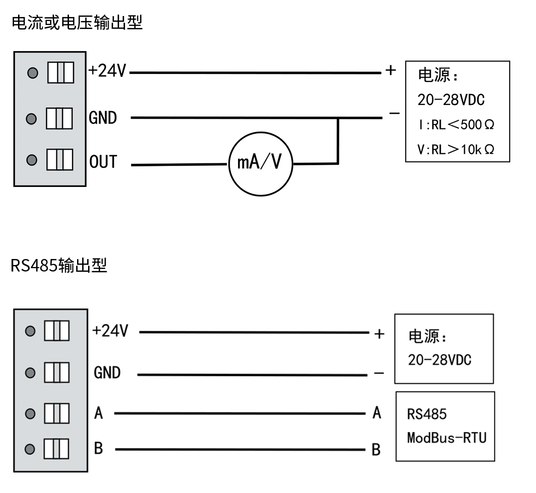

电路连接

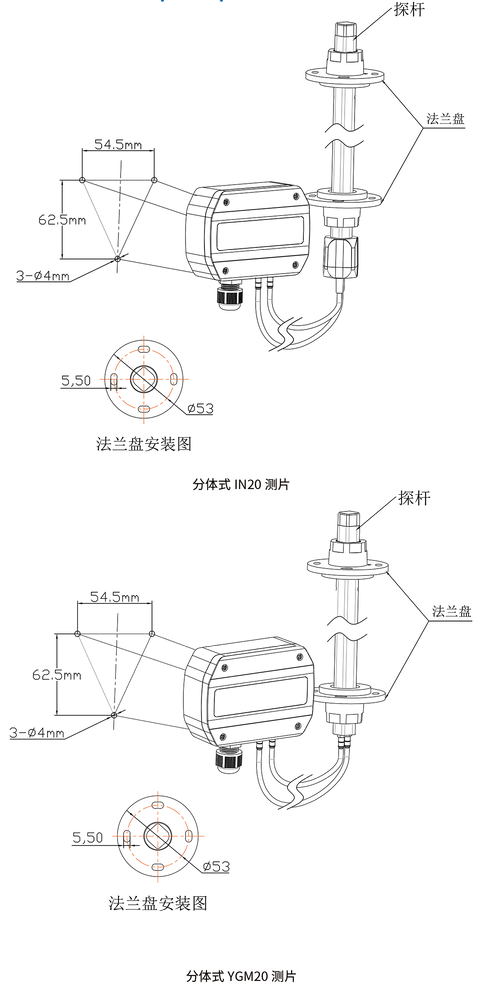

安装尺寸图

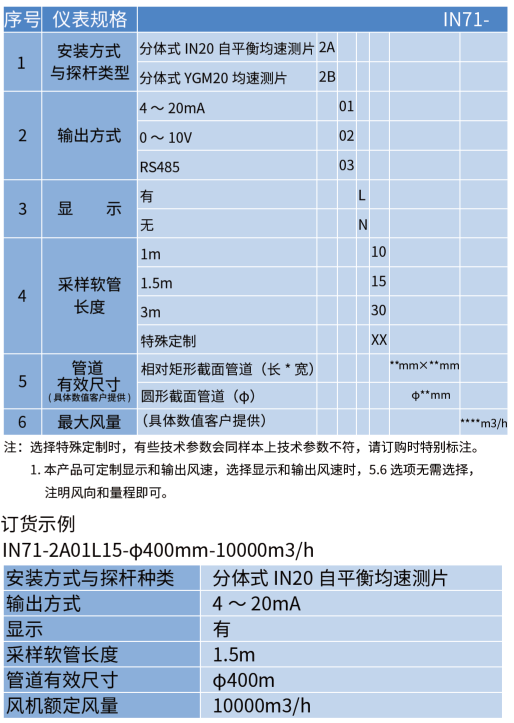

选型表
